交V2.0系列匯聚分流設備,是金陵科技基于正交V1.0基礎上升級開發的網絡可視化產品。本設備在正交V1.0架構設備的基礎上對產品進行了改進,采用無背板、正交連接器直接對接的耦合方式,相比于正交V1.0,端口密度和交換能力均翻倍提升。
正交V2.0系列匯聚分流設備支持1GE、10GE、25GE、40GE和100GE等各類端口數據的全接入、處理、轉發,設備最大規格可支持192個100GE/40GE端口,288個25GE端口,672個1GE / 10GE端口。單塊業務處理板卡最大可以達到800Gbps的處理能力。設備最大支持30.24T流量接入。
本設備是整個網絡可視化的重要組成部分,在各類現網環境中廣泛部署應用。匯聚分流設備向外提供輸入和輸出端口。待處理數據由輸入端口進入設備,結合業務系統下發的規則對數據報文進行各類處理,為后端系統提供高效、安全的數據。通過輸出端口向后端業務系統輸出。
1.正交2.0-8槽位機框
圖 VXP-1008 8槽位機框
2.正交2.0-分流處理板卡

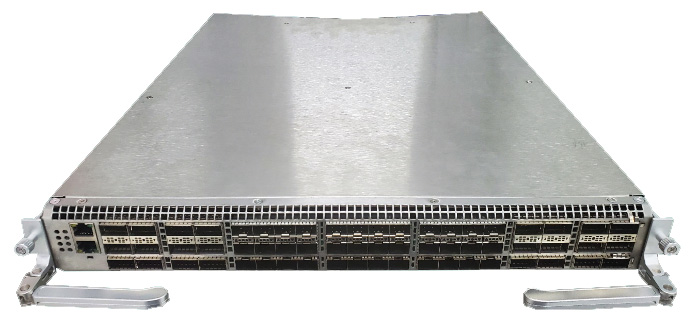

圖 VXP-PPB3320
3.正交2.0-RTM板卡

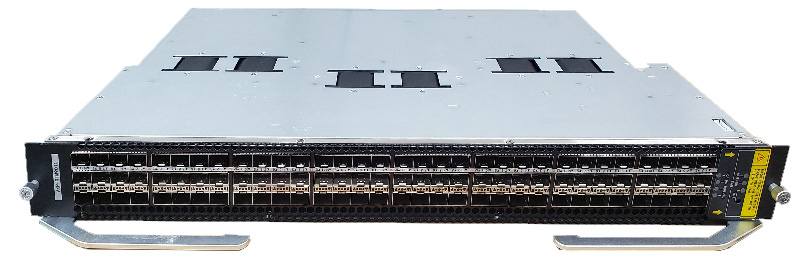

圖 VXP-RTM9010
1. 報文識別
支持識別以下類型的報文,包括有:鏈路層報文、VLAN \ VXLAN \ MPLS \ GTP \ IP \ ICMP \ GRE報文、TCP \ UDP \ SCTP報文、IP層隧道報文、L2TP \ PPTP \ IPsec隧道報文
2. 數據匹配
2.1 基本匹配
支持IPv4和IPv6精確五元、掩碼五元、固定位置特征碼、MAC、VLAN等多種類型規則匹配
2.2 高級匹配
支持窗口浮動特征碼、全包范圍浮動特征碼、IMSI、URL、信令協議類型等多種類型規則匹配;支持SIP信令解析關聯,匹配SIP信令面及RTP/RTCP用戶面數據
2.3 GRE隧道終結
設備的每個端口均支持單獨配置IP地址用于終結GRE隧道
2.4 流統計
支持從會話維度對輸入數據流量進行統計,并輸出統計信息,統計信息格式支持NetFlow和sFLow
2.5 報文去重
支持對重復報文進行丟棄,支持全包去重、L3去重、載荷去重三種配置方式
2.6 報文頭部輸出
支持對原始報文進行截斷,僅轉發原始報文的網絡層和傳輸層頭部
2.7 報文頭部剝離
支持對IP-in-IP \ VLAN \ VXLAN \ MPLS \ GRE \ GTP頭部進行剝離,剩余部分進行轉發
2.8 報文修改
支持修改報文MAC頭部,用于攜帶用戶自定義的標識信息
2.9 GRE隧道封裝
支持將原始數據包GRE隧道封裝后轉發輸出
3 轉發分流
3.1 數據轉發
支持對原始報文進行復制、轉發、丟棄動作
3.2 Hash分流
支持多種Hash分流方式,實現端口組內負載均衡、同源同宿。支持自動負載分擔算法,支持端口組內在線端口重新分發和僅分發離線端口流量到在線端口
1. 正交2.0-8槽位機框
結構尺寸 870mm x 445mm x 570mm,高度13U
設備重量 90 kg
設備槽位 8個業務槽位、2個主控槽位、2個交換 + 風扇共用背板槽位,4風扇 \ RTM背板槽位
接入帶寬 30.24T
交換帶寬 25.6Tbps
額定功耗 9500W
供電方式 支持直流/交流供電方式,交流/高壓直流方式電源支持4+1冗余,-48V直流支持1+1冗余
工作環境 工作溫度:0 ~ 45℃
存放溫度 -40 ~ 70℃
濕 度 5% ~ 95%(非凝結)
2. 正交2.0-分流處理板卡
結構尺寸 530mm x 430mm x 52mm
設備重量 8.5kg
業務端口 24個QSFP28和36個SFP28數據端口,
可支持24*100GE/24*40GE/96*25GE/96*10GE/96*1GE
和36*25GE/10GE/1GE輸入輸出端口
管理端口 1個RJ45串口,1個千兆管理口
數據處理 800Gbps
數據交換 1.6Tbps
額定功耗 800W
工作環境 工作溫度:0 ~ 45,存放溫度:-40 ~ 70℃,濕度:5% ~ 95%(非凝結)
3. 正交2.0-RTM板卡
結構尺寸 570mm x 390mm x 60mm
設備重量 7kg
業務端口 24個SFP+接口,可支持96*10GE/GE輸入和輸出數據端口
數據交換 800Gbps
額定功耗 350W
工作環境 工作溫度:0 ~ 45,存放溫度:-40 ~ 70℃,濕度:5% ~ 95%(非凝結)
