一、產品介紹
NETVIS-32CGI-B系列盒式匯聚分流設備是我公司研發的一款高性能、高密度、100G網絡盒式匯聚分流設備系列產品?？商峁I界高密度的100GE \ 40GE \ 25GE \ 10GE端口接入，對需要分析監控的網絡流量進行匯聚、過濾、分流和復制，并可根據需要做報文截斷、打時間戳、隧道去封裝等報文預處理功能，為與其相連的后臺業務分析呈現系統提供高效易行的前置平臺。
本產品適用于運營商、數據中心、高端園區、行業集團客戶等網絡的大流量采集接入層，可靈活快速滿足客戶網絡應用需求。
二、面板示意圖

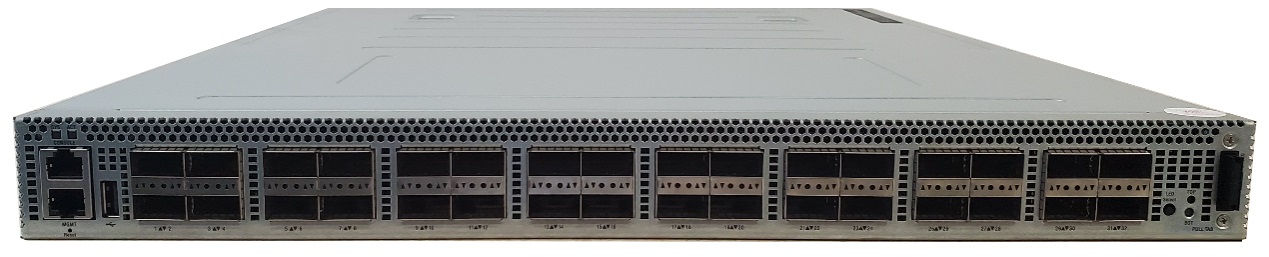

圖1 正面示意圖

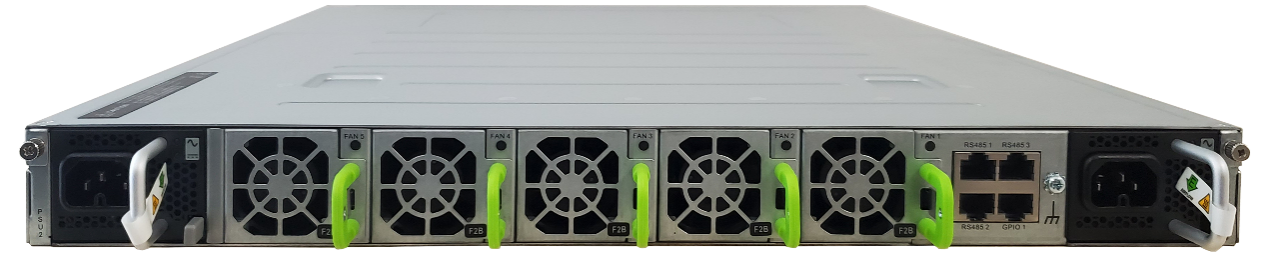

圖2 背面示意圖
三、功能特性
l 報文識別：支持鏈路層報文、VLAN報文、MPLS報文、VXLAN報文、IP層報文、TCP \ UDP \ SCTP、IP-in-IP、GTP \ GRE隧道報文識別。
l 規則匹配：支持ipv4 \ ipv6規則、外層和隧道內層五元規則匹配。
l 報文處理：支持VLAN添加或刪除，標識報文輸入端口信息或匹配規則編號信息。
l 報文復制：支持將處理后轉發輸出的報文，復制多份從多個端口均輸出一份，支持復制份數不低于8份。
l 報文頭部剝離：支持對VLAN層、MPLS層、VXLAN層、GRE隧道層報文首部剝離。
l 數據轉發：支持對原始報文進行復制、轉發、丟棄動作，支持多種hash方式，實現同源同宿、負載均衡。
四、規格參數
|
設備規格 |
描述 |
|
結構尺寸 |
540mm x 440mm x 44mm |
|
設備重量 |
10KG |
|
數據接口 |
32個100GE接口（QSFP28） |
|
管理接口 |
管理以太網口：1個千兆電口 USB接口：1個USB 2.0 管理串口：1個Console RS232 RJ45 |
|
供電方式 |
交/直流方式電源支持1+1冗余 交流規格輸入：100 ~ 240VAC（50/60Hz） 直流規格輸入：-36 ~ -72VDC，或者200 ~ 240VDC |
|
額定功耗 |
550W |
|
工作環境 |
工作溫度：0~45℃ 存放溫度：-40~70℃ 濕度：5%~95%（非凝結） |
五、訂購信息
|
設備型號 |
描述 |
|
NETVIS-32CGIA-B |
盒式匯聚分流設備，1U，提供32個100GE接口，冗余100 ~ 240V交流電源或200 ~ 240V直流電源輸入。 |
|
NETVIS-32CGID-B |
盒式匯聚分流設備，1U，提供32個100GE接口，冗余-36 ~ -72V直流電源輸入。 |
六、版本信息
|
設備型號 |
版本信息 |
網盤地址 |
|
NETVIS-32CGI-B系列盒式 匯聚分流設備 |
PFX-OE-V3.0R10M4 |
網盤提取碼請聯系：025-85652993
