一、產品介紹
正交V2.0系列匯聚分流設備采用無背板、正交連接器直接對接的耦合方式， Fabric通道、BASE通道采用雙星拓撲，IPMB總線采取1+1冗余備份。設備支持100GE \ 40GE \ 25GE \ 10GE \ 1GE端口數據的全接入、處理、轉發，最大支持30.24T流量接入，為后端系統提供高效、安全的數據。
正交V1.0系列匯聚分流設備在以往常用的ATCA架構設備的基礎上對產品進行了改進，采用新型無背板設計，搭載新型網絡處理器及超高容量交換芯片。正交V1.0系列匯聚分流設備由包處理刀片、計算處理刀片、交換管理刀片、主控板、風扇板、機箱等組成。支持1GE、10G POS/WAN、10GE、25GE、40GE、100GE等各類端口數據的全接入、處理、轉發，最大支持32T流量的接入，為后端系統提供高效、安全的數據。
二、設備介紹
1 正交機箱

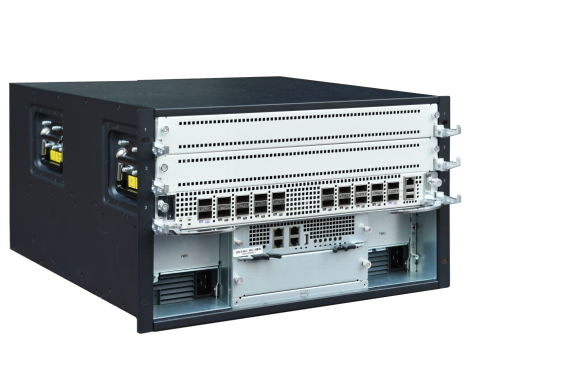

1.1 NGP-1003
正交1.0-3槽位機箱
l 尺寸為550mm x 445mm x 266mm，高度6U；
l 凈重28 kg；
l 支持3個業務槽位、2個主控槽位和3個風扇槽位；
l 整機接入帶寬最大可達6T；
l 單業務槽位背板帶寬最大可達800Gbps，整機交換帶寬最大可達2.4Tbps；
l 整機額定功耗為2100W；
l 支持直流/交流供電方式，交流/高壓直流方式電源支持1+1冗余，-48V直流支持1+1冗余。
NGP-1003

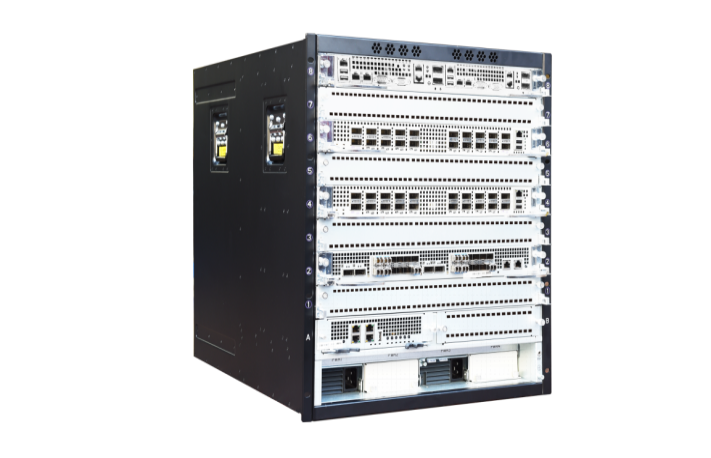

1.2 NGP-1008
正交1.0-8槽位機箱
l 尺寸為850mm x 445mm x 540mm，高度12U；
l 凈重70 kg；
l 支持8個業務槽位、2個主控槽位、2個交換/風扇共用槽位和4個風扇槽位；
l 整機接入帶寬最大可達16T；
l 單業務槽位背板帶寬最大可達800Gbps，整機交換帶寬最大可達6.4Tbps；
l 整機額定功耗為5500W；
l 支持直流/交流供電方式，交流/高壓直流方式電源支持3+1冗余，-48V直流支持1+1冗余。
NGP-1008

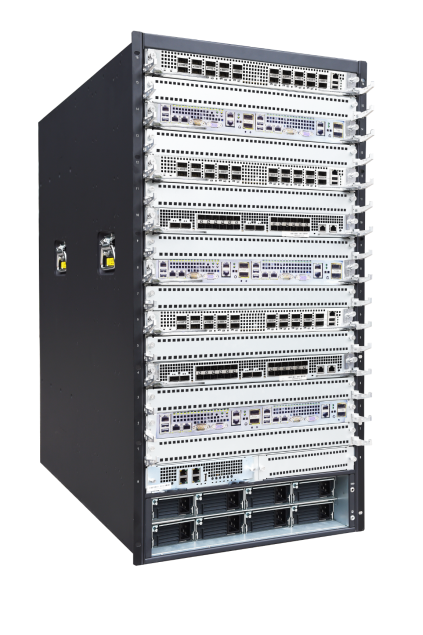

1.3 NGP-1016
正交1.0-16槽位機箱
l 尺寸為850mm x 445mm x 930mm，高度21U；
l 凈重96 kg；
l 支持16個業務槽位、2個主控槽位、2個交換/風扇共用槽位和4個風扇槽位；
l 整機接入帶寬最大可達32T；
l 單業務槽位背板帶寬最大可達800Gbps，整機交換帶寬最大可達12.8Tbps；
l 整機額定功耗為11000W；
l 支持直流/交流供電方式，交流/高壓直流方式電源支持7+1冗余，-48V直流支持1+1冗余。
NGP-1016

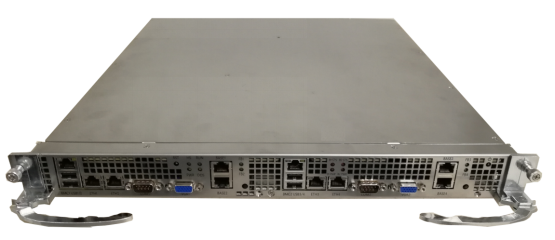

1.4 NGP-MCB
正交1.0-主控板卡
l 尺寸為460mm x 185mm x 46mm；
l 凈重2.7 kg；
l 提供2個SFP+端口和1個SFP端口；
l 提供VGA端口；
l 提供IPMI v2.0機箱管理功能；
l 額定功耗為50W。
NGP-MCB

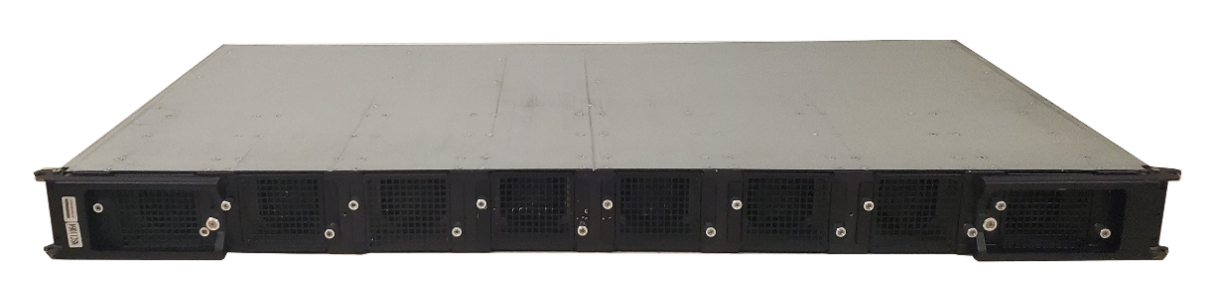

1.5 NGP-SMB2008
正交1.0-8槽機箱交換板卡
l 尺寸為380mm x 460mm x 65mm；
l 凈重7.6 kg；
l 支持3.2T的雙向數據交換轉發能力；
l 額定功耗為300W。
NGP-SMB2008

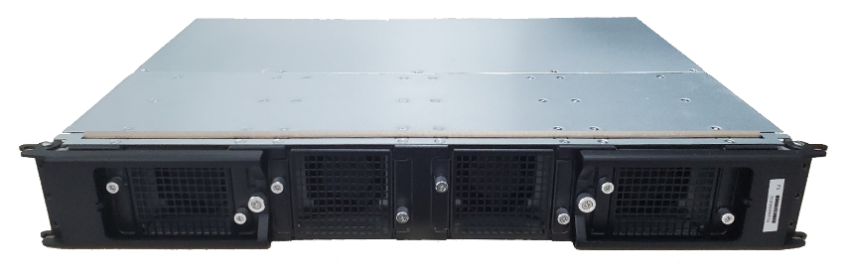

1.6 NGP-SMB2016
正交1.0-16槽機箱交換板卡
l 尺寸為410mm x 830mm x 65mm；
l 凈重13.3 kg；
l 支持3.2T的雙向數據交換轉發能力；
l 額定功耗為600W。
NGP-SMB2008
2 板卡系列

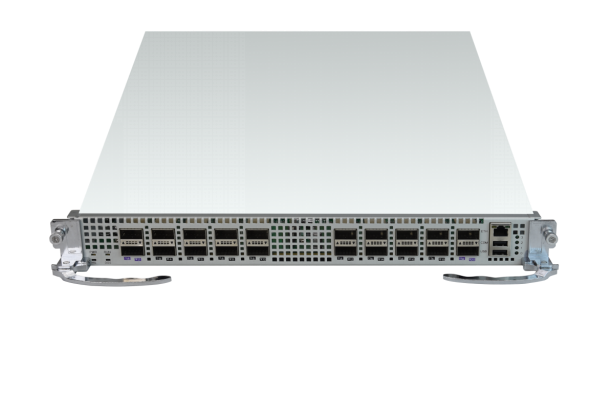

2.1 NGP-PPB3320
正交1.0- NGP-PPB3320包處理刀片
l 尺寸為460mm x 410mm x 44mm；
l 凈重7.8 kg；
l 提供20個QSFP28端口，可支持20*100GE/20*40GE/80*25GE/80*10GE/80*1GE輸入輸出端口；
l 管理端口支持1個10 / 100 / 1000M RJ45的管理網口，1個USB UART控制臺串口；
l 支持遠程SSH訪問控制；
l 單板卡最大可達800Gbps數據處理能力；
l 單板卡雙向最大可達800Gbps背板數據交換能力；
l 額定功耗為550W。
NGP-PPB3320

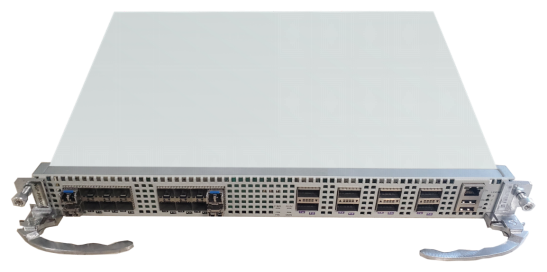

2.2 NGP-PPB3311
正交1.0- NGP-PPB3311包處理刀片
l 尺寸為460mm x 410mm x 44mm；
l 凈重6.7 kg；
l 輸入端口支持16個10G POS/WAN（SFP+）端口，8個40GE（QSFP+）端口或32個10GE / 1GE的端口；
l 輸出端口支持8個40GE（QSFP+）端口或32個10GE / 1GE的端口；
l 管理端口支持1個10 / 100 / 1000M RJ45的管理網口，1個USB UART控制臺串口；
l 支持遠程SSH訪問控制；
l 單槽位最大可達400Gbps數據處理能力；
l 單槽位雙向最大可達800Gbps背板數據交換能力；
l 額定功耗為300W。
NGP-PPB3311

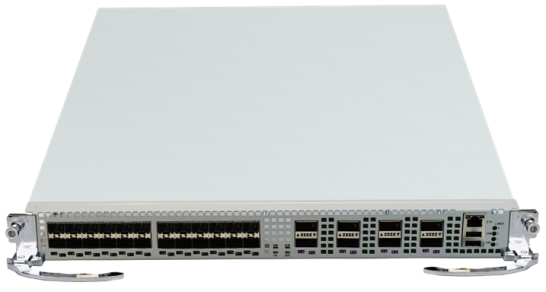

2.3 NGP-PPB3312
正交1.0- NGP-PPB3312包處理刀片
l 尺寸為460mm x 410mm x 44mm；
l 凈重6.7 kg；
l 輸入端口支持24個10GE LAN（SFP+）端口，和8個40GE（QSFP+）端口或32 個10GE / 1GE端口；
l 輸出端口支持8個40GE（QSFP+）端口或32個10GE / 1GE的端口；
l 管理端口支持1個10 / 100 / 1000M RJ45的管理網口，1個USB UART控制臺串口；
l 支持遠程SSH訪問控制；
l 單槽位最大可達400Gbps數據處理能力；
l 單槽位雙向最大可達800Gbps背板數據交換能力；
l 額定功耗為300W。
NGP-PPB3312
2.4 NGP-CPB4141
正交1.0- NGP-CPB4141計算處理刀片
l 尺寸為460mm x 410mm x 44mm；
l 凈重8.3 kg；
l 提供VGA端口；
l 管理端口支持2個10 / 100 / 1000M RJ45的管理網口；
l 支持遠程SSH訪問控制；
l 基于IntelX86 E系列處理CPU，采用PCIE 3.0 X8總線；
l 采用DDR4存儲，支持最大512GB的內存容量以及1T的固態盤存儲；
l 單槽位雙向最大可達160Gbps背板數據交換能力；
l 額定功耗為700W。
2.2.4 NGP-CPB4141

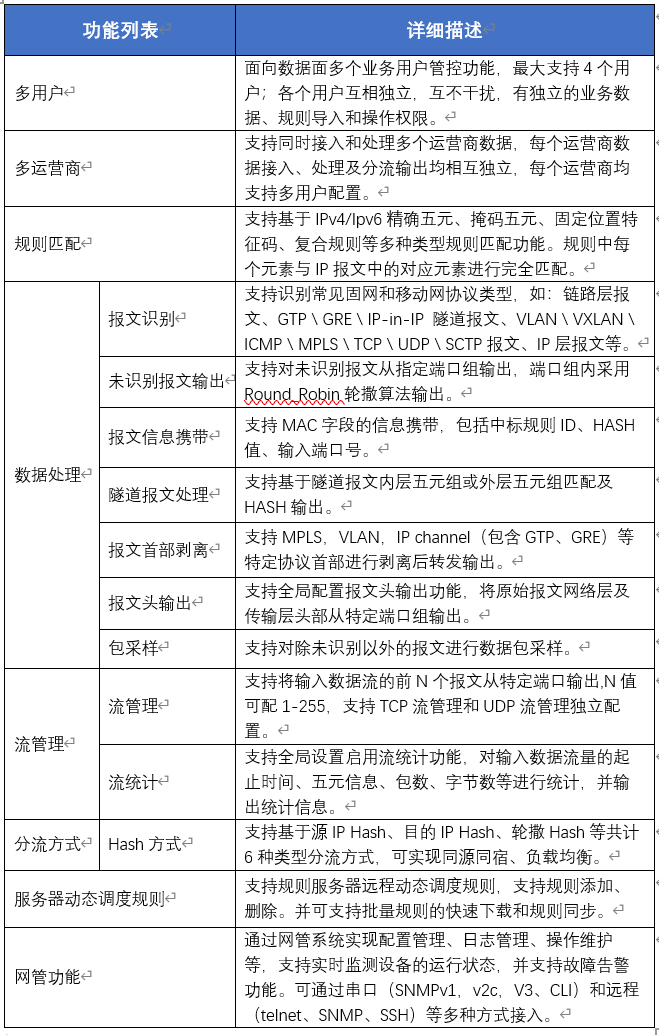

三、功能特性

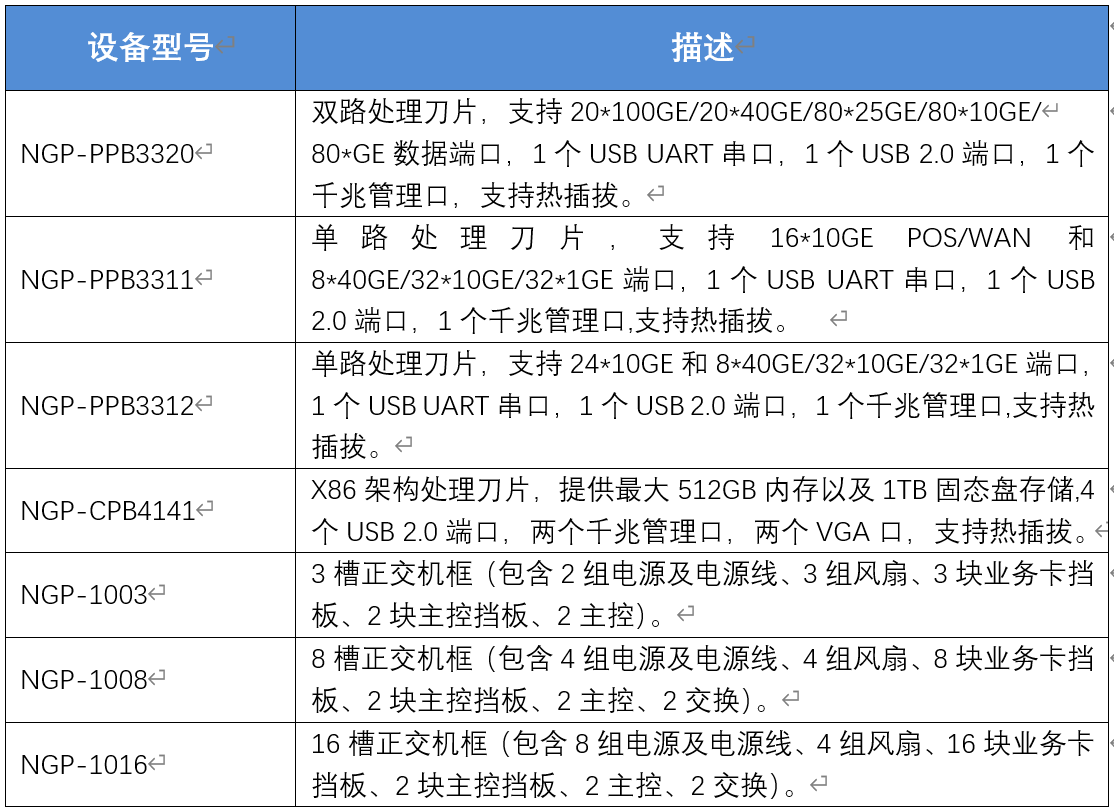

四、訂購信息
六、版本信息
|
設備型號 |
版本信息 |
網盤地址 |
|
正交V1.0系列匯聚分流設備 |
20200629-for-V3.3.0 |
|
|
20200727-for-V3.6.0 |
網盤提取碼請聯系：025-85652993
